Aufbau und Montage des KletterDschungel Metall

Aufbau- und Montageanleitung für den KletterDschungel Metall. Vereinfachte Aufbauanleitung mit wichtigen Hinweisen zu Deckenlösungen, Höheneinstellung und Sicherheit.

Bestimmt werden Sie, wenn Sie vor einem Stapel aus Rohren, Einzelteilen und Seilen nach dem Auspacken der Lieferung stehen, ungläubig staunen: “Das soll ein Klettergerät werden?” Aber nach ca. 1,5 - 2 Stunden Aufbauarbeit werden Sie feststellen: Es war ja gar nicht so schwer.

Damit der Aufbau leichter fällt, wollen wir Ihnen hier einige Hinweise und Tipps geben, die aber die Montageanleitung nicht ersetzen.

Bitte beachten Sie vor der Montage folgende Grundsätze:

Montagehinweise

Kontrollieren Sie bitte alle Einzelteile auf Vollzähligkeit.

  1. Raumhöhe

    Bevor Sie mit dem Auspacken beginnen, messen Sie die Raumhöhe dort, wo das Gerät aufgebaut werden soll. Vergleichen Sie diese mit den Aufbauhöhen des gelieferten KletterDschungels in der Montageanleitung. Wenn der KletterDschungel nicht in den Raum passt, wenden Sie sich an Ihren Händler.

    2,05 m - 2,40 m
    2,40 m - 3,00 m
    3,00 m - 3,50 m
  2. Vollständigkeit

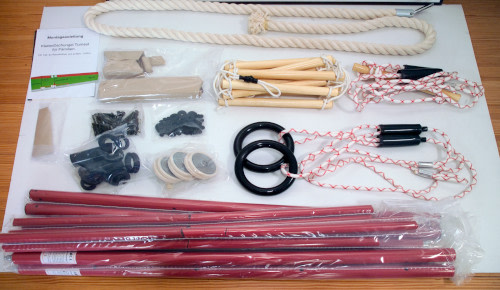

    KletterDschungel Einzelteile
    Überprüfen Sie die Vollzähligkeit der Einzelteile anhand der Stückliste in der Montageanleitung. Beginnen Sie den Zusammenbau erst, wenn alle Teile vollzählig sind.
  3. Deckenlösungen

    KletterDschungel Deckenlösungen
    Überprüfen Sie Ihre Zimmerdecke. Bei schrägen Decken und Decken die aus Elementen bestehen, die an Drähten hängen, kann der KletterDschungel nicht aufgebaut werden. Bei festen Decken aus Beton und Stein können Sie gleich mit der Montage beginnen. Andere Zimmerdecken siehe Deckenlösungen.
  4. Höheneinstellung

    KletterDschungel Höheneinstellung

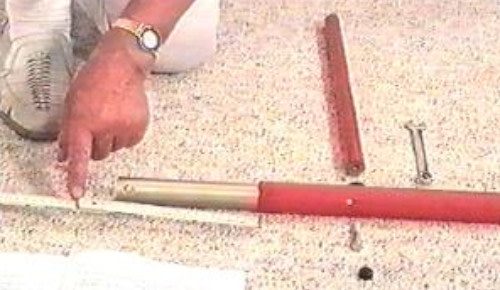

    Bestimmen Sie nach der Rechenformel in der Montageanleitung die Länge (x), die der Einsatz (S4) zur Höheneinstellung aus der Stahlleiter heraussteht. Schieben Sie den Einsatz (S4) so weit in die obere Leiterstange, dass Ihr errechnetes Maß noch herausschaut. Wenn jetzt die Bohrungen des Einsatzes und der oberen Leiterstange nicht übereinstimmen, schieben Sie den Einsatz weiter in die obere Leiterstange, bis die nächstfolgenden Bohrungen übereinstimmen. Sichern Sie diese Einstellung durch eine Schraube.
  5. Leiterstangen montieren

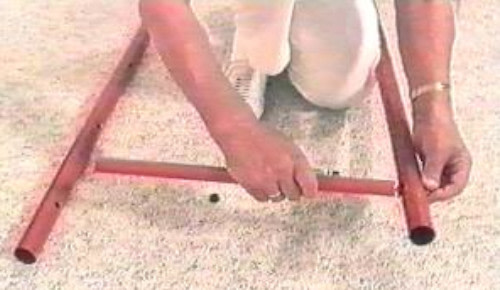

    KletterDschungel Leiterstangen montieren
    Verbinden Sie die untere und obere Leiterstange mit dem Einsatz (S3 oder S3A). Legen Sie die Sprossen zurecht und montieren Sie die Leiter, am besten flach auf dem Boden. Die schwarzen Plasteunterlegscheiben kommen dabei zwischen Sprosse und Leiterstange.
  6. Deckenrahmen montieren

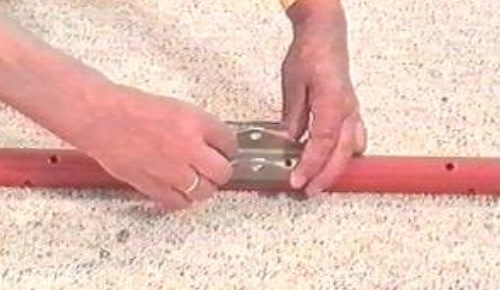

    KletterDschungel Deckenrahmen montieren
    Montage Deckenrahmen. Beginnen Sie mit dem Anschrauben der dreieckigen Halterungen an die Deckenrahmenstangen (S5).
    Abschließend befestigen Sie die vier Stützen. Unterlegscheiben zwischen Rahmenstangen und Stützen nicht vergessen. Beachten Sie, dass die Stützen nicht in dieselbe Richtung zeigen wie die Halterungen.
  7. Deckenrahmen und Leiter verbinden

    KletterDschungel Deckenrahmen und Leiter(n) montieren

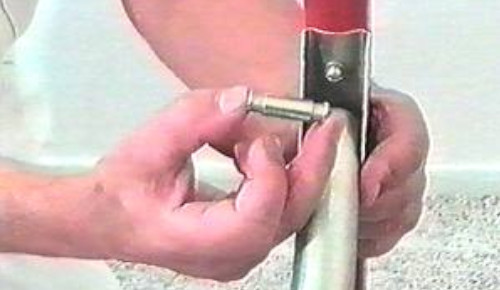

    Verbinden Sie die Metallleiter und den Rahmen mit dem Stift, so dass der Stift fest einrastet.
  8. Schwarze Hülsen

    KletterDschungel schwarze Hülsen

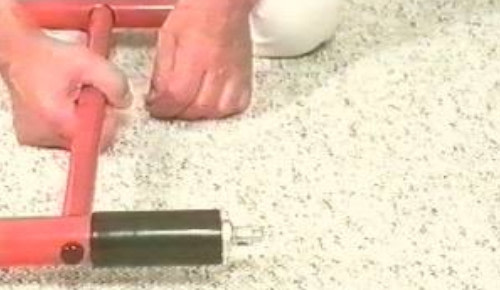

    Vergessen Sie vor dem Aufrichten des Gerätes nicht, die schwarzen Hülsen auf die unteren Enden der Leiter zu schieben und kurz mit Klebeband zu fixieren.

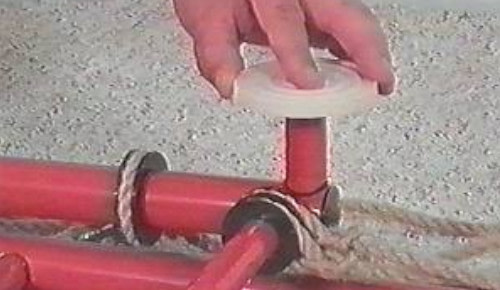

  9. Stützen nach oben

    KletterDschungel schwarze Hülsen
    Legen Sie den KletterDschungel flach auf den Boden, so dass die Stützen nach oben zeigen.
  10. Aufrichten

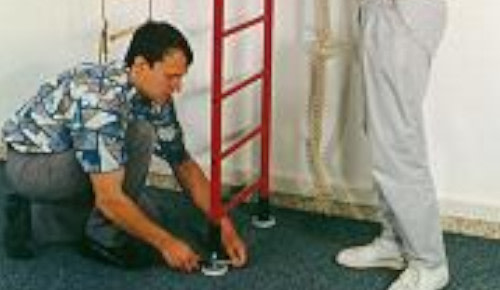

    KletterDschungel aufrichten

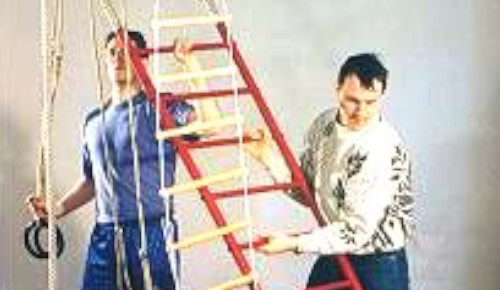

    Zum Aufrichten ist unbedingt ein zweiter Helfer erforderlich und gegebenenfalls eine Leiter. Legen Sie sich die beiden Auflagescheiben für den Fußboden zurecht. Richten Sie das Gerät auf. Der Helfer hält dabei den Deckenrahmen waagerecht.
  11. Aufrichten

    KletterDschungel aufrichten
    Wenn das Gerät einigermaßen gerade an der gewünschten Stelle steht, schrauben Sie die Spannschrauben am Fuß gleichmäßig heraus, bis ein leichter Druckkontakt mit der Decke besteht.
    Jetzt können Sie das Gerät noch verschieben und ausrichten. Achten Sie dabei darauf, dass die Leiter senkrecht im Raum steht und nicht verdreht ist. Gegebenenfalls prüfen Sie den Stand der Leiter mit einem Lot.
    Achten Sie darauf, dass die Stifte, die die Metallleiter mit dem Deckenrahmen verbinden, in den Halterungen fest eingerastet sind.
  12. Ordnungsgemäße Verspannung

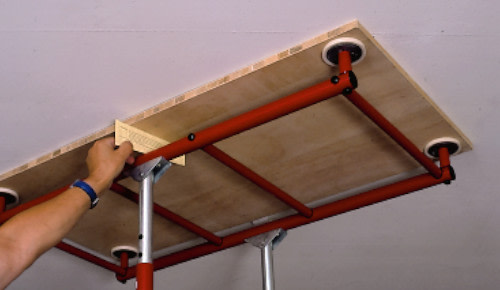

    KletterDschungel Ordnungsgemäße Verspannung
    Anschließend wird der KletterDschungel fest verspannt. Die Deckenrahmenstangen müssen dabei eine leichte Durchbiegung aufweisen. Die ordnungsgemäße Verspannung wird mit einer Schablone überprüft, die die Durchbiegung ermittelt.
  13. Kontermutter festziehen

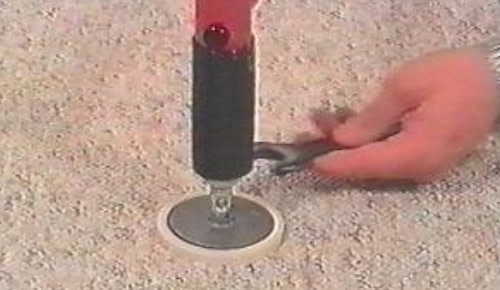

    KletterDschungel Kontermutter festziehen
    Ziehen Sie die Kontermutter an der Spannschraube am Leiterfuß fest an. überprüfen Sie die Spannung in der ersten Woche täglich, im ersten Monat wöchentlich sowie an jedem Monatsende. Korrigieren Sie die Spannung gegebenenfalls. Werden nach einem Monat noch Korrekturen notwendig, besteht Bedenken zur ausreichenden Festigkeit des Raumes.

Benutzungshinweise

Der KletterDschungel ist für eine Belastung von 130 kg zugelassen.

Sicherheitsabstände

In öffentlichen Einrichtungen nach Punkt 2. bis 5.

Im Privatbereich nach eigenem verantwortungsbewußtem Ermessen in Anlehnung an die unten genannten Abstände.

  1. Fallhöhe = Raumhöhe – 1 m
  2. Mindestens 3 m - Sicherheitsabstand zu gefährlichen Hindernissen, wie Fenster, Computer, Schrankkante, Spiegel usw.
  3. 0,66 x Fallhöhe + 0,5 m - Fallbereich und Aufprallfläche. In öffentlichen Einrichtungen ist hier ein Fallschutz nach DIN 1177 erforderlich.
  4. 0,5 m – Mindestabstand zur Wand im Privatbereich. In öffentlichen Einrichtungen Abstand zur Wand entsprechend Fallbereichen.
  5. 2 m – Schwingbereich des Taus.

Höheneinstellungen

Messen Sie die Raumhöhe an der Stelle, wo das Gerät aufgebaut werden soll.

  1. Berechnen der Länge für Einsatz zur Höheneinstellung

    KletterDschungel Höheneinstellung

    Berechnen Sie nach der Rechenformel in der Montageanleitung die Länge (x), die der Einsatz zur Höheneinstellung aus der oberen Leiterstange herausragen soll.

    Beispiel:
    Raumhöhe: 2,57 m = 2570 mm = d
    Formel:
    d - 2280 <= x <= d - 2230
    290 mm <= x <= 340 mm

    Bitte beachten Sie, dass diese Formel sich in den einzelnen Varianten voneinander unterscheidet.

  2. Bohrung wählen

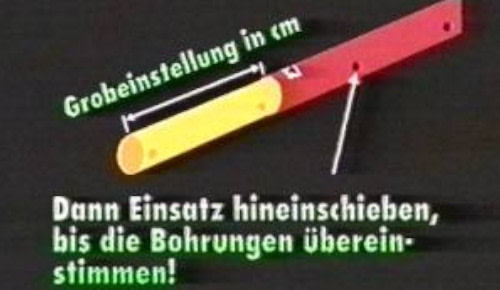

    KletterDschungel Höheneinstellung

    Schieben Sie den Einsatz in die obere Leiterstange, bis das errechnete Maß heraussteht. Wenn in dieser Stellung die Bohrungen des Einsatzes nicht mit den Bohrungen der Leiterstange übereinstimmen, dann schieben Sie den Einsatz weiter in die Leiterstange, bis die nächstfolgende Bohrung erscheint und sichern diese Lage mit einer Schraube.

Druckbelastung

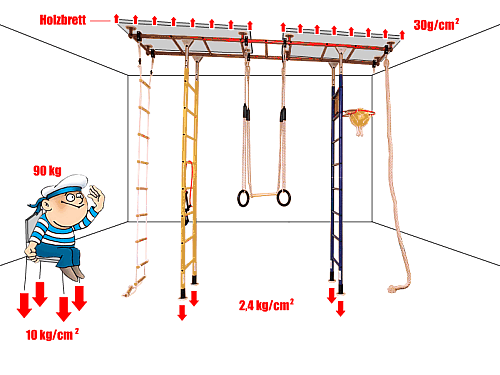

Deckenlast

KletterDschungel Druckbelastung

Die Deckenlast kann bei höchster Belastung 3 kN nicht überschreiten. Bezogen auf die 4 Auflagescheiben von 244 cm2 Fläche tritt eine durchschnittliche Belastung von 12,3 N/cm2 (1,25 kg/cm2) auf. Die Bodenbelastung durch einen Stuhl mit Person ist in der Regel höher. Beim Auftritt mit Stöckelschuhen entstehen oft Drücke von > 100 kg/cm2.

Deckenlösungen

Hier zeigen wir Ihnen einige Deckenlösungen für die verspannung des KletterDschungel Metall bei Decken aus Balken, Dämmplatten oder Schilf mit Putz, wie man sie oft in Altbauten findet.

Dafür haben wir für Sie einige Beispiele vorbereitet.

Grundlage ist ein Prüfbericht des Landesamtes für Bauen. Dabei wurde der KletterDschungel speziell auf seine Standsicherheit von der bautechnischen Seite unter Beachtung der Verkehrslasten geprüft. Das Prüfergebnis lautete, dass der KletterDschungel den geltenden technischen Baubestimmungen entspricht und Decken nach DIN die Stabilität gewährleisten.

Nicht aufgebaut werden kann der KletterDschungel in folgenden Fällen:

  1. Die Decke ist schräg.
  2. Die Decke besteht aus Elementen, die an Drähten hängen.
  3. Die Decke ist höher als 3,50 m

Besondere Decken

Bei besonderen Decken ist eine Druckverteilung vorzunehmen:

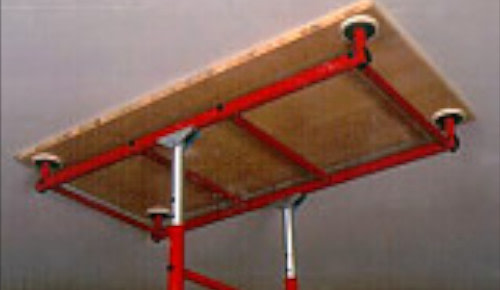

KletterDschungel Druckbelastung
KletterDschungel Druckbelastung
  1. Schilf mit Putz, Dämmplatten oder Rigips

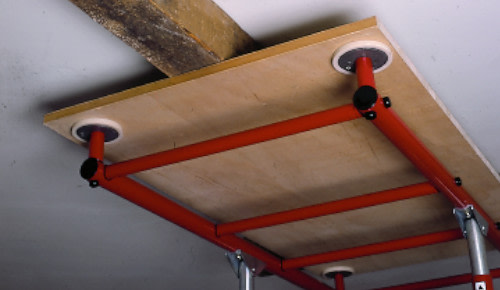

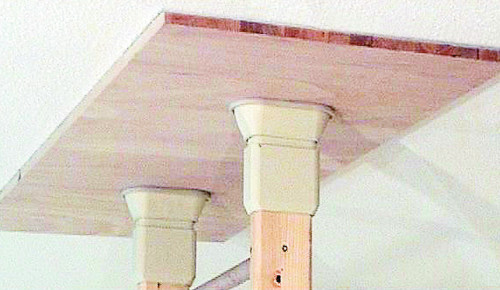

    KletterDschungel Druckverteilung

    Druckverteilung mithilfe eines Brett (keine Spanplatte):
    130cm x 70cm; Stärke 2cm

  2. Balkendecke

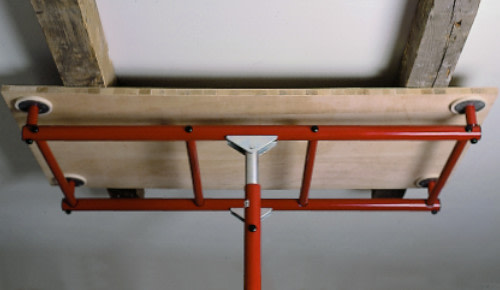

    KletterDschungel Druckverteilung

    Kraftverteilung auf zwei Balken mithilfe einer Tischlerplatte oder Verbundplatte (keine Spanplatte):
    130cm x 70cm; Stärke 3cm
